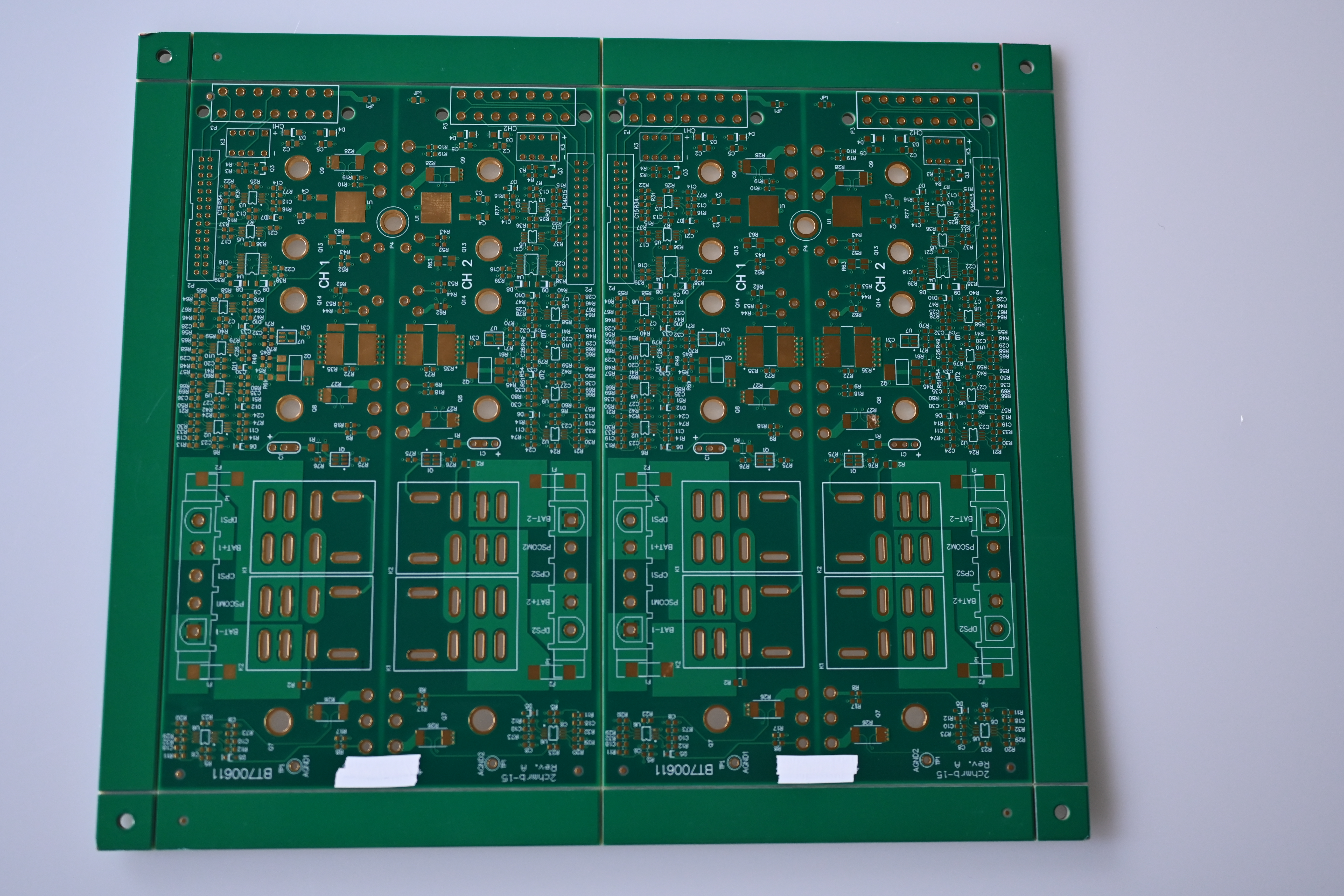

Zum Datencheck →Glasfaserverstärktes Epoxidlaminat und die Referenz, gegen die jedes andere Material bepreist wird. Etwa acht von zehn Leiterplatten starten hier — aus guten Gründen: berechenbar, überall verfügbar und das Günstigste, was funktioniert.
FR-4 ist Glasgewebe, mit Epoxidharz getränkt und ausgehärtet. Die Bezeichnung ist eine Brand- und Materialklasse, kein einzelnes Produkt — dahinter stehen dutzende Laminate verschiedener Hersteller mit leicht unterschiedlichen Harzsystemen, austauschbar genug, dass Verfügbarkeit praktisch nie ein Problem ist.
Die Grenzen zeigen sich an zwei Stellen. Oberhalb von etwa 150 °C erweicht das Harz, und ab ungefähr acht Lagen oder zwei bleifreien Reflow-Zyklen beginnt die kumulierte thermische Belastung zu zählen. Beides ist keine harte Wand — aber genau der Punkt, an dem ein Aufpreis von 10 – 20 % für High-Tg überproportional viel Prozessreserve kauft.
Mehrere qualifizierte Lieferanten je Werk. Kein Allokationsrisiko, keine Single-Source-Qualifizierung, keine Lieferzeitüberraschung beim Laminat selbst.
Der Referenzpreis der gesamten Branche. Alles andere in dieser Liste wird als Aufschlag darauf kalkuliert.
Bohr-, Galvanik- und Pressparameter sind seit langem eingefahren. Das zeigt sich in der Ausbeute und damit im Preis.
| Eigenschaft | Wert | Prüfung / Hinweis |
|---|---|---|
| Glasübergang Tg | 150 °C | DSC, IPC-TM-650 2.4.25 |
| Zersetzung Td | > 300 °C | TGA, 5 % Masseverlust |
| Dielektrizitätszahl Dk | 4,3 – 4,7 | Bei 1 GHz; steigt zu niedrigeren Frequenzen |
| Verlustfaktor Df | 0,015 – 0,025 | Zu hoch für HF oberhalb weniger GHz |
| CTE z-Achse | 4,0 – 5,0 % | 50 – 260 °C, der für Vias relevante Wert |
| Wärmeleitfähigkeit | 0,3 W/mK | Schlecht — Wärme verteilt sich im Kupfer, nicht im Harz |
| Wasseraufnahme | ≤ 0,15 % | Nach langer Lagerung vor dem Löten trocknen |
| Brandklasse | UL 94 V-0 | Erreicht mit bromiertem Flammschutz |
Richtwerte zur Vorauswahl. Verbindliche Werte bestätigen wir projektbezogen anhand Ihrer Daten.
Die folgenden Punkte kommen nach der Datenprüfung am häufigsten als Rückfrage zurück. Wer sie vor dem Layout-Freeze klärt, spart eine Schleife.
Jenseits von etwa acht Lagen bringt der Presszyklus genug kumulierte thermische Last auf, dass die z-Ausdehnung die Via-Hülsen belastet. Das ist der praktische Auslöser für High-Tg — mehr als die Betriebstemperatur.
Bleifreier Reflow liegt bei 245 – 260 °C Spitze. Ein Durchlauf ist unproblematisch; drei plus Nacharbeit ist die Zone, in der Standard-FR-4 zu delaminieren beginnt. Zählen Sie die Zyklen inklusive erwarteter Nacharbeit.
Der Verlustfaktor ist eine Größenordnung schlechter als bei einem HF-Laminat, und Dk driftet mit Frequenz und Temperatur. Für alles mit echtem Link-Budget gehört ein Hybridaufbau her.
FR-4 nimmt langsam, aber stetig Feuchtigkeit auf. Monatelang gelagerte Leiterplatten sollten vor der Bestückung getrocknet werden — eingeschlossene Feuchte verdampft beim Reflow und wirft Blasen.
Nein — die Bezeichnung umfasst eine Familie. Harzsysteme unterscheiden sich in Td, CTE und im Bohrverhalten. Für die meisten Designs ist der Unterschied unsichtbar; bei hohen Lagenzahlen oder engen Aspect Ratios nicht — dann nennen wir das konkrete Laminat im Aufbau.
Drei Auslöser: mehr als etwa acht Lagen, mehr als zwei bleifreie Lötzyklen, oder eine Dauerbetriebstemperatur über rund 110 °C. Jeder einzelne davon macht die 10 – 20 % Aufpreis zu einem guten Geschäft.
Standard-FR-4 nicht — es erreicht UL 94 V-0 über bromierte Flammschutzmittel. Wenn Sie halogenfrei brauchen, ist das eine eigene Materialgruppe mit eigenen Handhabungsregeln.
Nicht im Lieferzustand. Auf eine dünne Reststärke tiefengefräst verträgt es eine einmalige kontrollierte Biegung — genau das ist Semiflex. Für wiederholtes Biegen brauchen Sie Polyimid.
